Návod k instalaci a použití vypínačů

Před instalací si pečlivě přečtěte tento návod.

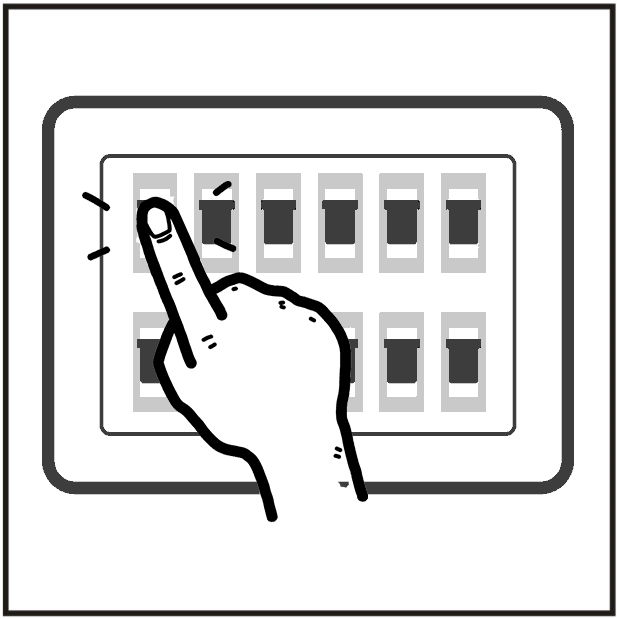

Varování: Výrobce a dovozce/prodejce nenese odpovědnost za škody nebo úrazy vzniklé nesprávnou instalací zařízení. Záruka se vztahuje pouze na instalace provedené dle schématu zapojení kvalifikovaným elektrikářem s platnou vyhláškou. V průběhu instalace musí být odpojený elektrický proud.

Doporučujeme použití přepěťové ochrany prvního a druhého stupně (svodičů přepětí) v domovní elektroinstalaci.

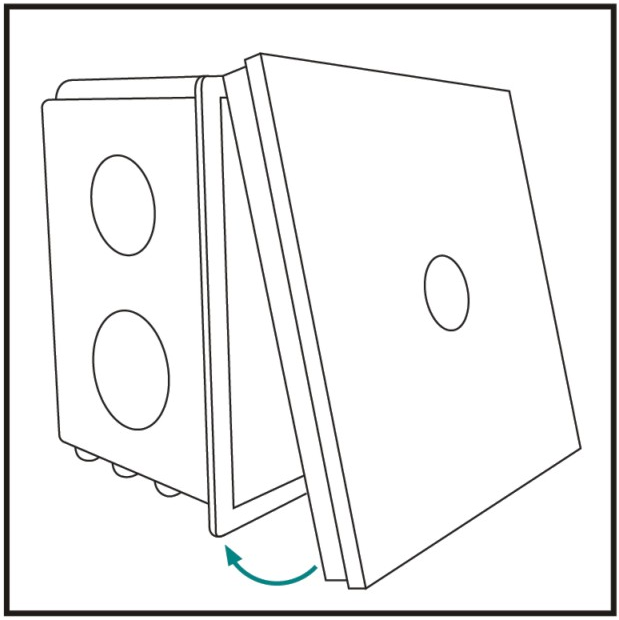

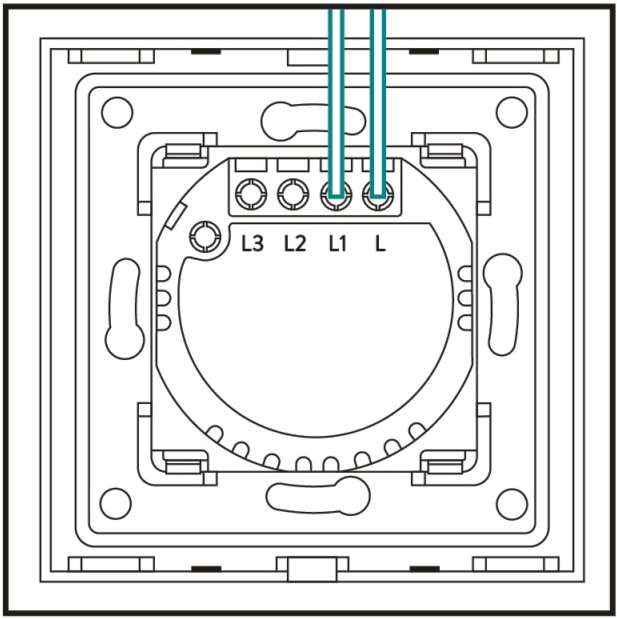

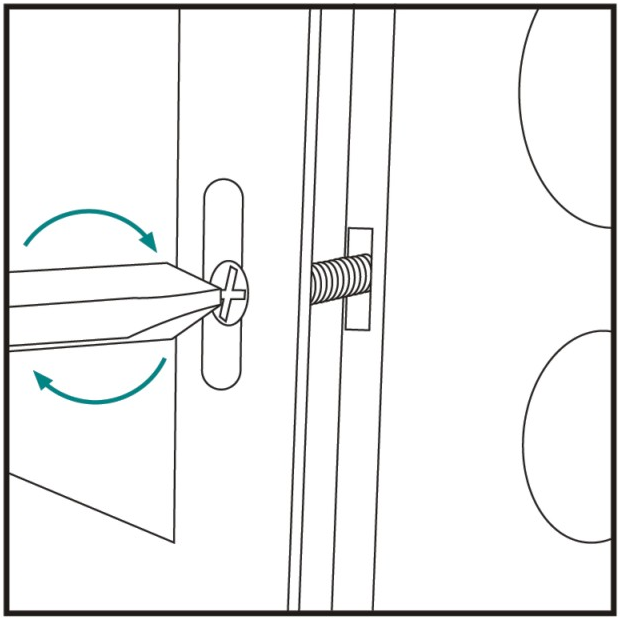

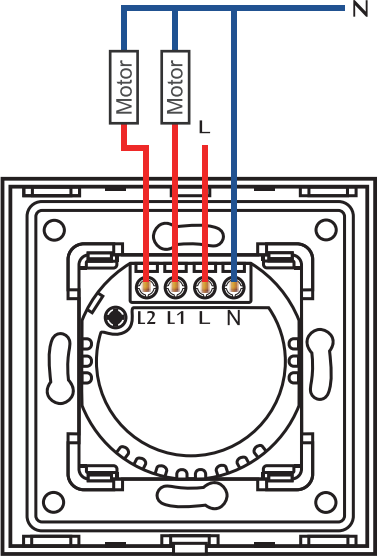

Instalační návod:

U strojků S1S1N, S1S2N, S2S1N se stmívání ovládá podržením tlačítka. Světlo mění svou intenzitu plynule, když dosáhne vaší požadované úrovně, pusťte tlačítko. Intenzita zůstane zapamatována. Vypnutí/zapnutí se ovládá pouze stisknutím tlačítka.
U strojků S3S1N, S3S1R se intenzita nastavuje tlačítky + a –, zapnutí středním tlačítkem.
Strojky jsou vhodné pouze pro stmívatelné zdroje, jedná se o TRIAK stmívače. Zatížení by nemělo přesáhnout doporučenou hodnotu uvedenou na stránkách nebo na zadní straně výrobku. U stmívatelných LED žárovek, z důvodu náběhových proudů, nepřekračujte polovinu maximálního zatížení. Stmívače jsou kompatibilní s klasickými žárovkami, CFL výbojkami nebo stmívatelnými LED žárovkami.

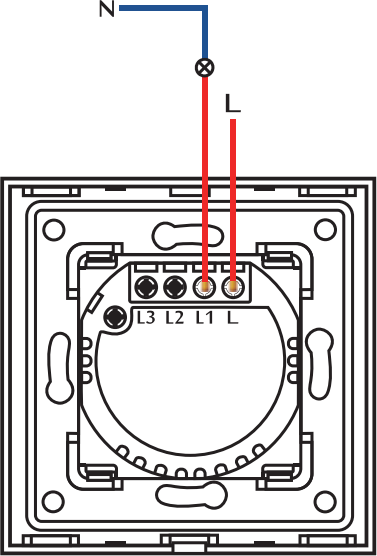

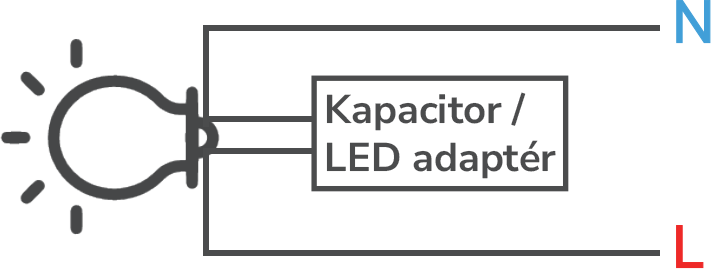

Strojky S1V1R, S2V1R, S3V1R je možné zapojit i bez použití vodiče N, a to za pomocí zapojení kapacitoru, který je součástí balení.
V případě blikání světla nebo nesprávné funkce vypínače je nutno použít LED adaptér, který se zapojuje stejně jako kapacitor.

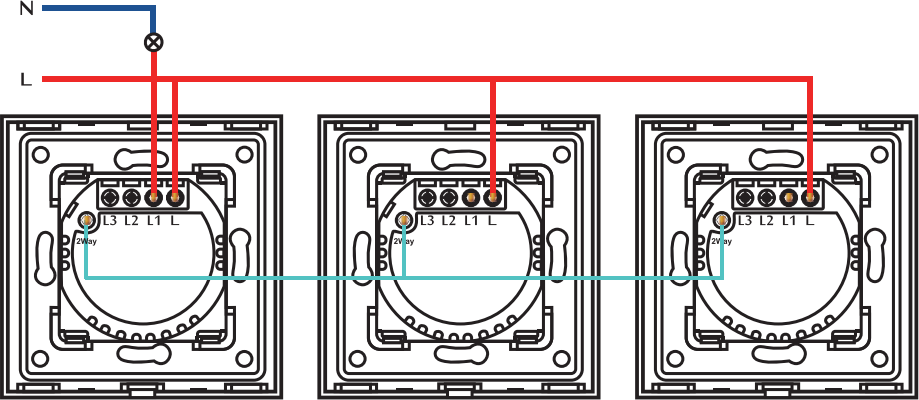

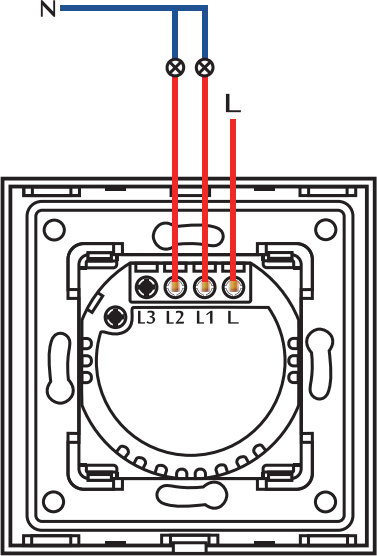

Schéma zapojení strojků řazení číslo 6/7:

U strojků S1V2N a S1S2N se nerozlišuje strojek s číslem 6 nebo 7 (6 na kraji a 7 mezi nimi u 3 nebo více míst, ze kterých je ovládané světlo). Strojky spolu komunikují komunikačním kabelem COM a nepoužívají standardní křížové zapojení.
Naše strojky nelze kombinovat s jinými strojky řazení 6 nebo 7.

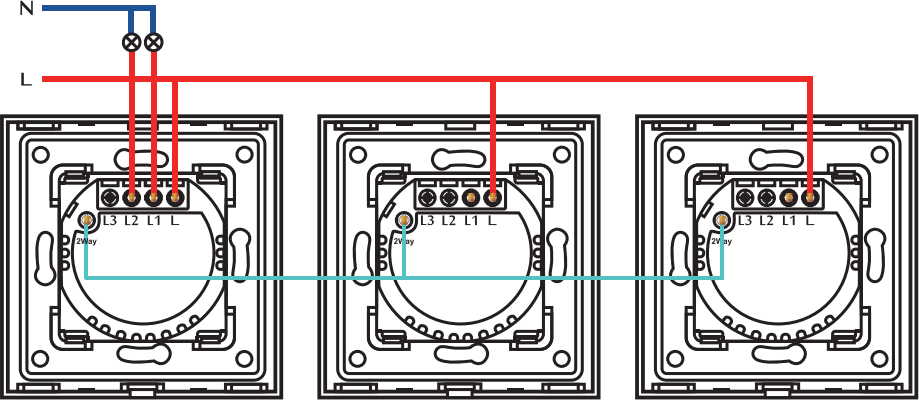

Schéma zapojení strojků řazení číslo 6+6 (5B):

Strojky S2V2N10 a S3V2N spolu komunikují pouze jedním komunikačním vodičem COM.
Naše strojky nelze kombinovat s jinými strojky řazení 6+6 (5B).

Návod k synchronizaci non-smart strojků s řazením 6/7 nebo 6+6 (5B):

1. Po zapnutí proudu počkejte 15 sekund.
2. Tlačítko na vypínači, které chcete spárovat, podržte po dobu 5 sekund, dokud nezačne rychle blikat.
3. Stlačte tlačítko na dalším vypínači, se kterým chcete provést párování.
4. Proces opakujte pro všechny další tlačítka dalších vypínačů.

Pro odpárování podržte tlačítko po dobu 10 sekund (do druhého blikání).

Párování dálkových ovladačů DDO nebo VB1/VB2/VB3 s WiFi+RF strojky:

1. Zapněte příslušný vypínač (rozsviťte světlo).
2. Podržte prst na tlačítku, které chcete spárovat, po dobu 3-4 vteřin (světlo problikne). Vypínač je nyní připraven k párování s dálkovým ovladačem.
3. Stiskněte tlačítko na dálkovém ovladači, které chcete spárovat s příslušným tlačítkem na vypínači.
4. Párování je dokončeno, otestujte světlo pomocí vypínače a dálkového ovladače.
5. Pro odpárování vypínače s dálkovým ovladačem podržte tlačítko na vypínači po dobu 6 vteřin (světlo 2 krát problikne). Všechny dálkové ovladače budou odpárovány.

Poznámka:

• Jedno tlačítko na dálkovém ovladači lze spárovat pouze s jedním tlačítkem na vypínači.
• Tlačítko na vypínači může být spárováno až s 8 dálkovými ovladači.

Přidání zařízení do aplikace Smart Life a jejich nastavení:

Pro návod na přidání WiFi zařízení do aplikace Smart Life a jejich nastavení navštivte: Přidání zařízení do aplikace

Technické parametry strojků:

• Napětí a frekvence: 80-260 V ~ 50/60 Hz
• Maximální proud: 5 A (pokud není na strojku uvedeno jinak)
• Maximální zatížení: 1000 W, LED 300 W (pokud není na strojku uvedeno jinak)
• Vlastní spotřeba: < 0,02 W
• Provozní teploty: -20 °C až +70 °C
• Vlhkost prostředí: max. 95% RH
• Životnost: min. 100.000 cyklů
• Certifikace: CE / RoHS

VÝSTRAHA:

V zájmu vlastní bezpečnosti nesundávejte zadní kryt vypínačů. Uvnitř nejsou žádné součástky, které by mohl uživatel sám opravit. Servis nechte kvalifikovaným osobám!

Informace pro uživatele k likvidaci elektrických a elektronických zařízení:

Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadu. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Od 1. 9. 2005 je v prodejních cenách zboží nabízeného v e-shopu zahrnut recyklační poplatek, pokud není uvedeno jinak. Na prodejním dokladu bude recyklační poplatek odečten od ceny zboží a uveden jako samostatná položka označená jako „Recyklační poplatek".

V případě dotazů prosím kontaktujte:

Smart vypínače s.r.o.
info@smartvypinace.cz
+420 778 720 334
www.smartvypinace.cz
